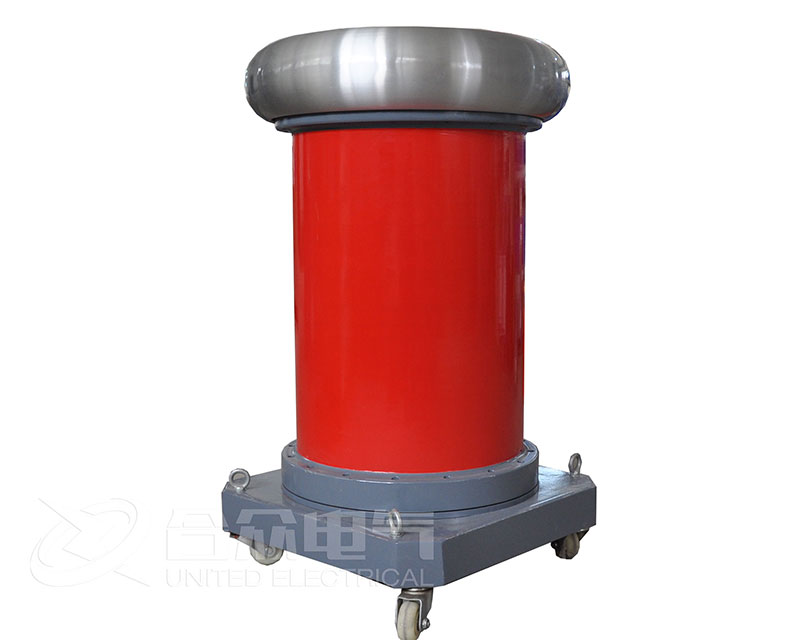

無局放試驗變壓器允許運行時間

  無局放試驗變壓器在額定容量及額定電壓下，在正常使用條件下，允許連續運行1h，再次在額定容量及額定電壓下運行1h的間隔時間為4h。在1/2額定電壓下和2/3額定電流時，允許連續運行。

  無局放試驗變壓器性能參數及要求

  1、單臺無局放試驗變壓器的短路阻抗百分數為4%~12%。串級式無局放試驗變壓器的短路阻抗百分數應不大于18%。在表1中未包含容量的串級式無局放試驗變壓器的短路阻抗由制造廠武漢市合眾電氣和用戶協商確定。單臺和串級式無局放試驗變壓器空載電流不大于額定電流的10%。

  2、制造廠應在企業標準或技術條件中提出無局放試驗變壓器的空載電流、空載損耗、短路阻抗百分數、負載損耗和額定電壓比規定值。制造廠也可與用戶協商提出這些參數的協議值。

  3、無局放試驗變壓器的空載電流、空載損耗、短路阻抗百分數、負載損耗、額定電壓比的允許偏差應不超過以下規定。

  空載損耗：允許偏差+15%

  負載損耗： 允許偏差+10%

  總損耗：允許偏差+10%

  空載電流：允許偏差+30%

  短路阻抗百分數：允許偏差±10%

  額定電壓比：允許偏差±1%

  4、輸入50Hz正弦波時，無局放試驗變壓器額定輸出電壓波形成兩個半波相同的近似正弦波，且峰值和方均根(有效)值之比應為√2±0.07以內。

  5、50kV~750kV級無局放試驗變壓器應有監測電壓的測量繞組，其額定電壓比一般采用1/500、1/1000，也可與用戶協商確定。

  6、油浸式無局放試驗變壓器應進行50kPa氣壓(絕緣筒殼式應進行20kPa氣壓) 的密封試驗。試驗時間12h，殘壓不低于所施加氣壓的70%，無滲漏，無永久變形;六氟化硫氣體絕緣無局放試驗變壓器制造廠武漢市合眾電氣應提出密封技術條件。其年漏氣率不大于1%。
