繼電保護測試儀的使用硬件環境要求

  1、硬件要求方面，對PC機配置要求不是很高，至少為Pentium200以上，32M內存，顯示器分辨率800×600以上，能運行WindowsXP操作系統的筆記本電腦或臺式電腦。

  2、硬件連接方面，要關閉PC機電源，測試儀，用9芯通信電纜將PC機串口1與測試儀背板上的PC機通信器連接。然后打開測試儀和PC機電源。并在測試儀脫機軟件主菜單上選擇“PC”菜單即進入PC機通信狀態。

  3、軟件運行方面，啟動PC機，運行當前操作系統，最好能將顯示器分辨率設為800×600，打開桌面上的目標文件夾，進入各項子功能菜單即可進行各項試驗。

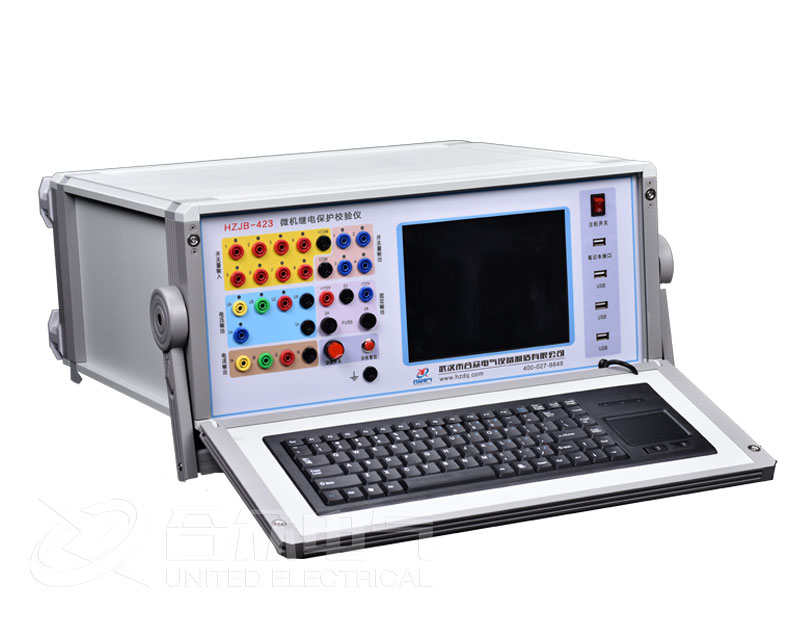

  繼電保護校驗儀采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。儀器主機采用DSP+FPGA結構，真16位DAC輸出、內置新型模塊式高保真線性大功率功放，自帶8.4寸分辨率為800×600的TFT真彩顯示屏以及高檔工業鍵盤鼠標。WindowsXP操作系統，功能強大。體積小、精度高。

  繼電保護測試儀USB通信故障排除法

  繼電保護測試儀采用高速USB2.0協議進行試驗通信，進行試驗前必須確認USB連接正常。如試驗軟件界面的狀態欄始終顯示【設備未連接】，可按如下步驟排除故障：

  1、繼電保護測試儀確認儀器面板上的USB控制開關選擇是否正確。

  USB控制開關選擇是根據試驗方式的不同而選擇，如果試驗是連接內置工控機做試驗，則將USB控制開關選擇“工控機”端;如果是連接外接電腦做試驗，請選擇“PC”端。

  注意連接外接電腦時，請確認工控機驅動是否安裝，詳細說明見附錄A。

  再檢查試驗軟件界面的狀態欄顯示，如果還是顯示【設備未連接】，則進入下一步。

  2、嘗試按下儀器界面上的【復位】按鈕。等待5秒，檢查試驗軟件界面的狀態欄顯示，如果還是顯示【設備未連接】，則進入下一步。

  3、正常關閉系統，并關閉電源，等待幾分鐘再開機。
