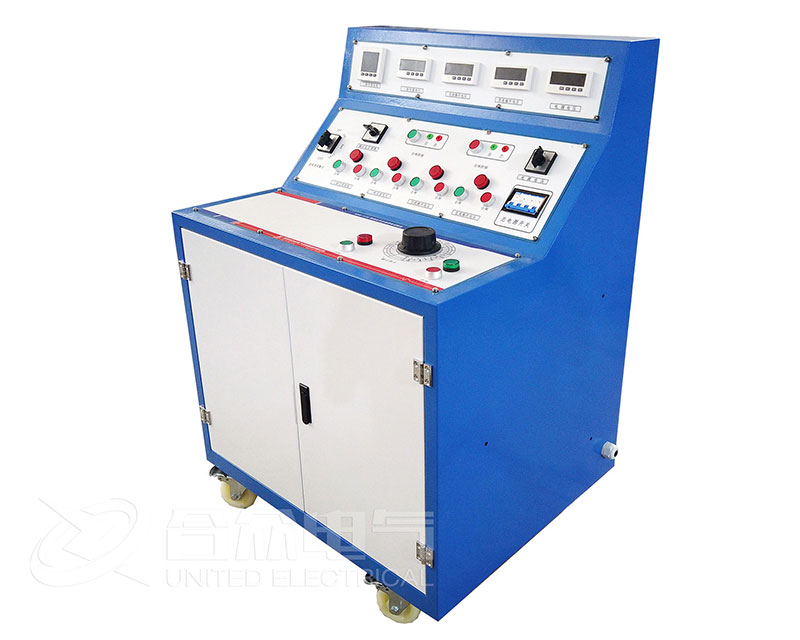

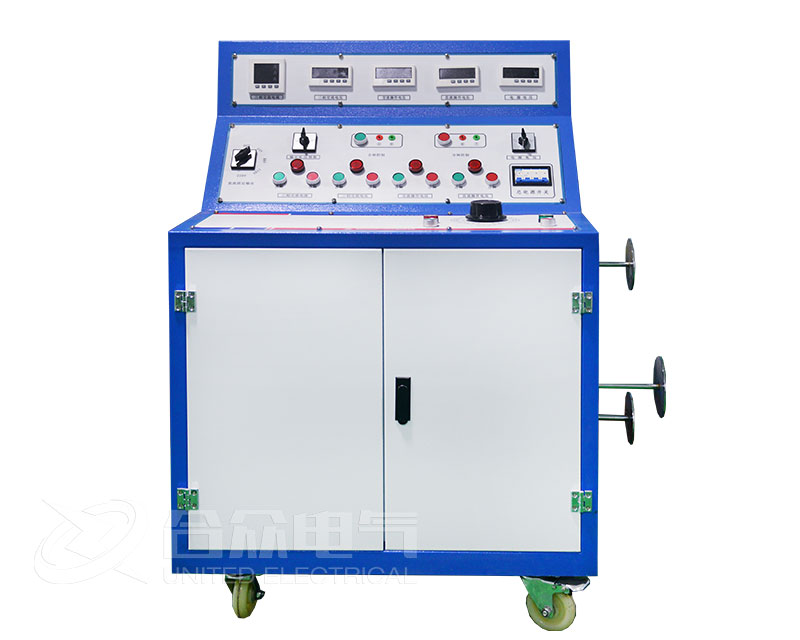

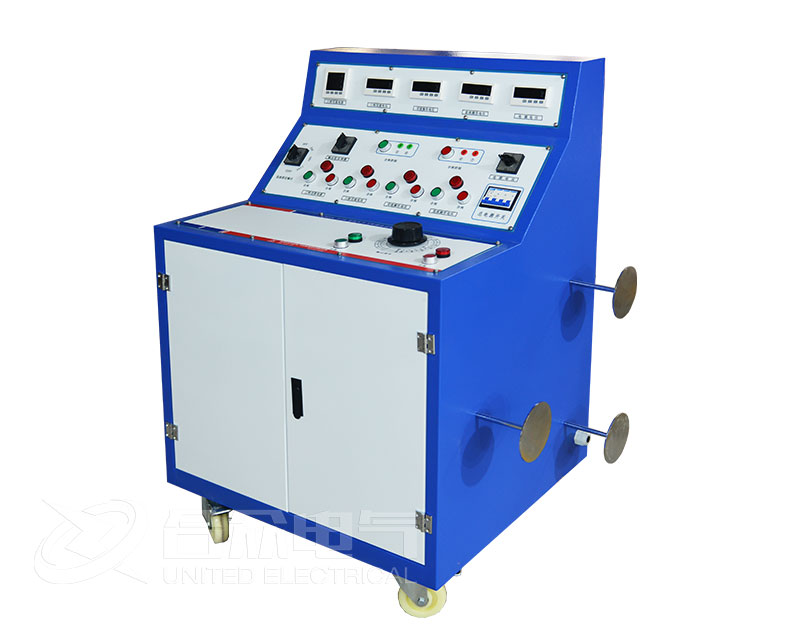

高低壓開關柜通電試驗臺，主要用于對生產的各種開關柜、箱進行出廠前的通電試驗。試驗臺能提供多種交、直流電源，可以檢測開關柜、箱上安裝的各種類型的電流表、電壓表、電度表等儀表是否正常指示，各種繼電器動作值是否合乎要求。是對高低壓開關柜的二次配線進行檢查，給開關的分合閘操作提供交直流電源，和做保護裝置的速斷過流保護動作，計量?jī)x表。武漢市合眾電氣生產的高低壓開關柜通電試驗臺在出廠前，會進行嚴格的進行各類檢查及出廠檢測試驗準備工作，主要檢查項目如下：

  高低壓開關柜通電試驗臺二次接線檢查

  1、元器件標識，端子回路名稱標識完整，正確，整齊美觀，符合要求。

  2、端子標號完整，正確。

  3、導線兩端有線號;線號位置正確，整齊美觀。

  4、接線必須整齊美觀，衡平豎直，符合工藝規范要求。

  5、二次回路中的電氣間隙和爬電距離應符合二次接線施工規范要求。

  6、導線穿過金屬隔板、母線、儀表門線把固定點等處，二次線應做防護處理。儀表門線把長度適中，做到門開啟、關閉自如。

  7、選用各類銅接線頭的大小、規格符合元器件接線端子接線方式。

  8、銅接頭的壓接方法正確，壓接牢固。接線螺栓螺釘、平墊、彈簧等規格一致，符合要求;螺栓緊固，螺紋露出螺母2——5牙;

  9、同一批生產的高低壓開關柜通電試驗臺，予留導線長短適中、固定位置統一。如接地線、N線、電源線等可用直徑6mm左右的金屬圓形物體，將導線繞3——5圈。

  10、二次接線必須按圖施工，接線正確，符合圖紙要求。端子接線預留位置正確，統一。

  11、二次多余線頭需及時包扎，隱藏處理，并固定;線束不得有線頭裸露。

  12、接線完工之后，線頭、扎帶等異物應及時清潔干凈。

  高低壓開關柜通電試驗臺一次導線制作安裝檢查

  1、導線選用的型號、規格正確;導線相序連接正確。

  2、導線兩端有相序標記;相序標記整齊美觀，牢固。

  3、導線接頭規格選用正確，壓接方法正確、牢固。

  4、導線長度適中，連接自然吻合，固定位置、方式正確，整齊美觀。

  5、導線連接螺栓螺釘、平墊、彈簧、螺母等規格合適;緊固螺栓力矩值符合要求，螺紋露出螺母2——5絲，螺母置于維護側。

  6、導線遇金屬邊口、金屬孔時，金屬孔、金屬邊口應做防護處理。

  7、導線遇發熱元件、主母線時，導線應與發熱元件保持不小于5cm距離，如電抗器，加熱器等;導線不能緊靠主母線，電容器等。

  8、高低壓開關柜通電試驗臺主回路的電氣間隙和爬電距離符合要求。不同導電點位之間的電氣間隙不小于10mm，爬電距離不小于12.5mm。

  9、導線不宜多束捆扎;預留導線的位置正確，長短適中，整齊美觀，固定可靠。
